SLA 3D-ДРУК / ПАСИВНИЙ ВІДБИВАЧ

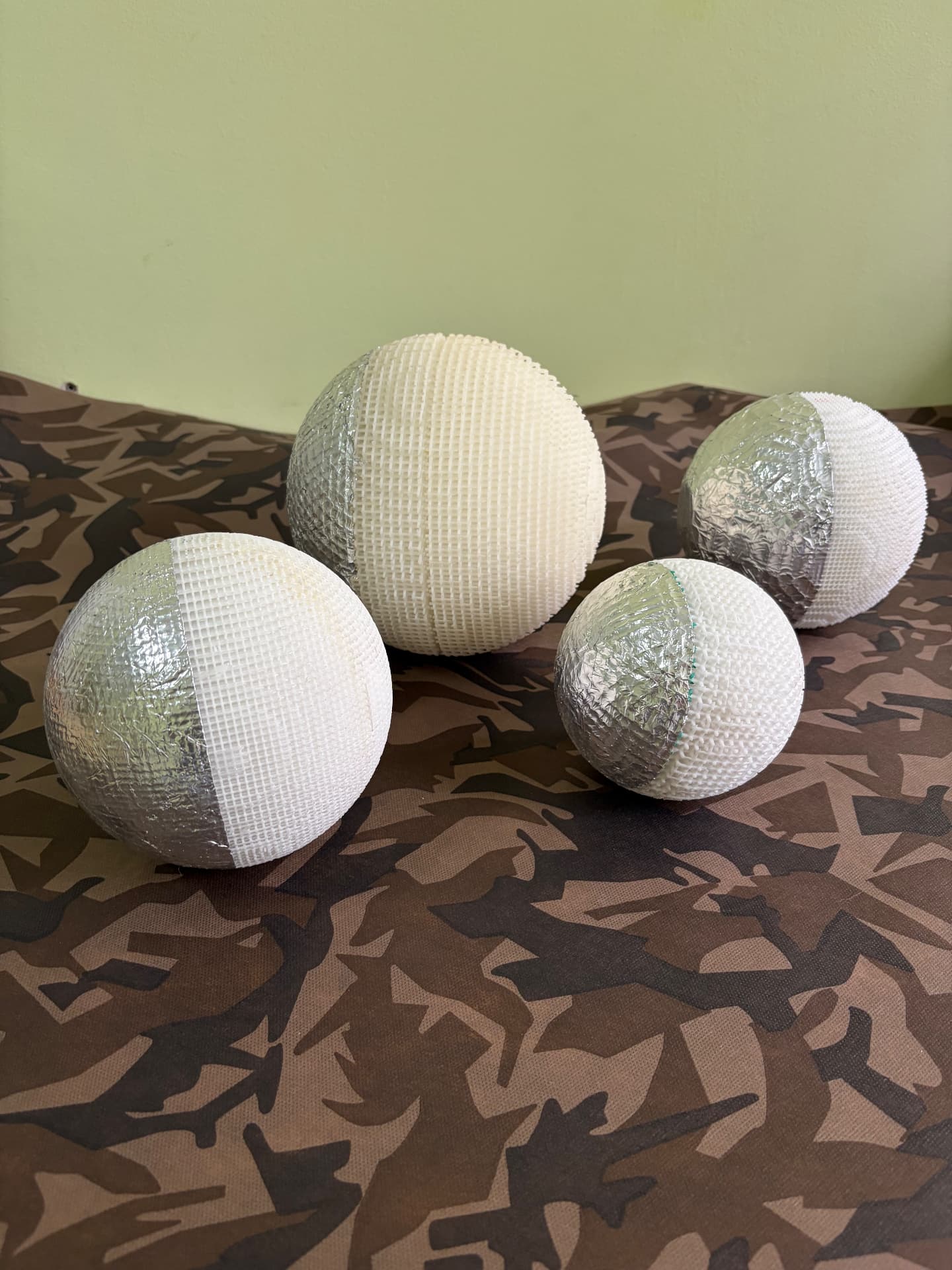

Лінза Люнеберга150 мм

Радіолокаційний відбивач X-діапазону 8–12 ГГц. Збільшує ефективну площу розсіювання повітряної цілі до 2 м². Без живлення, без електроніки.

Зв'язатися Характеристики

Характеристики

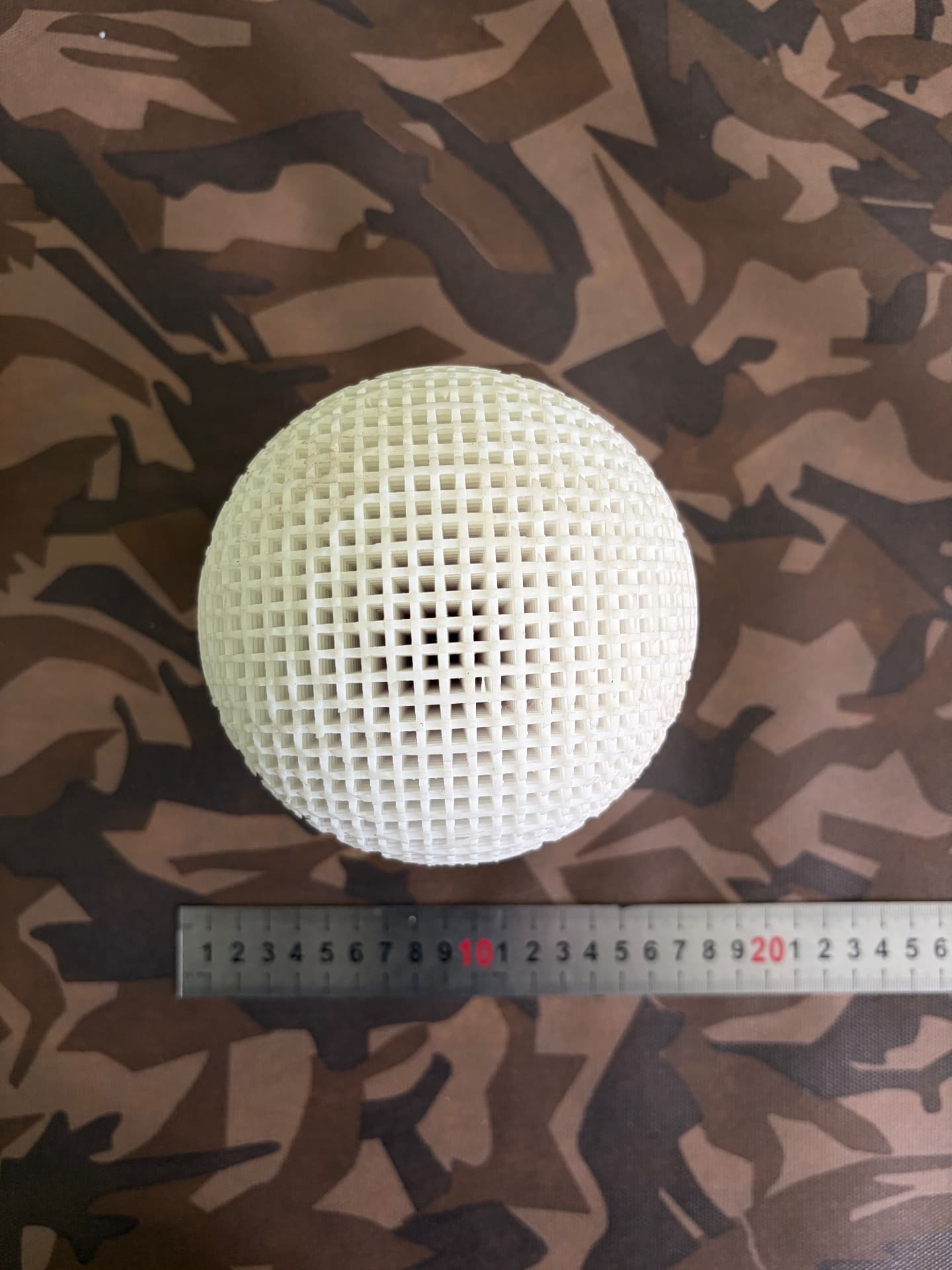

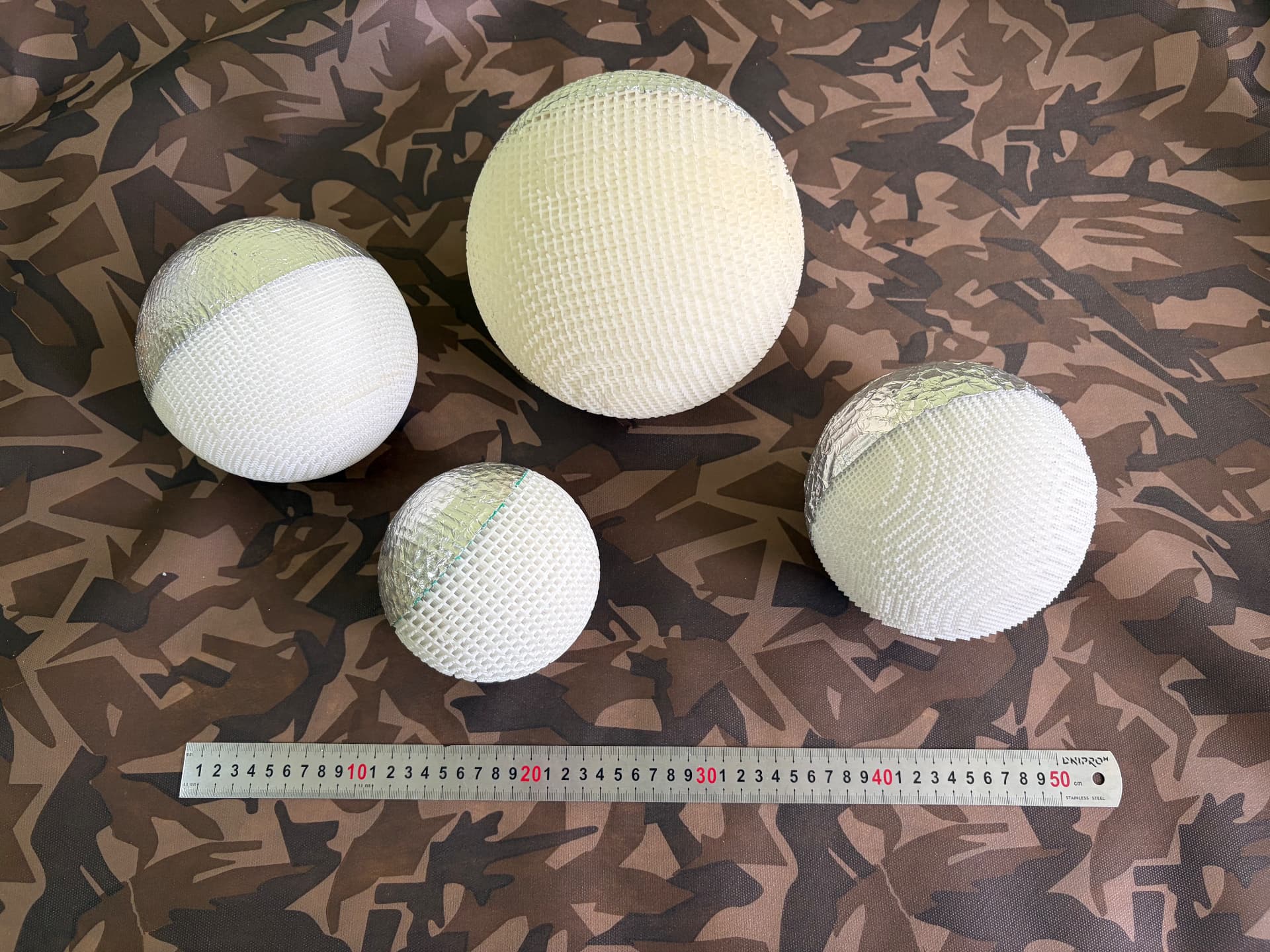

Діаметр: 150 мм
РОБОЧІ ЧАСТОТИ: 8–12 ГГц
ВАГА: 0.85 кг
ЕПР: до 2 м²
Матеріал: фотополімерна смола
Відбивач: металізована півсфера
Живлення: не потрібне
Технологія: SLA 3D-друк

Як це працює

Повністю пасивний пристрій: жодної електроніки, живлення чи налаштування. Працює одразу після встановлення на носій.

Фокусування

Сферична лінза зі змінним показником заломлення збирає падаючу радіолокаційну хвилю у точку на протилежній поверхні.

Відбиття

Металізована півсфера відбиває сфокусовану енергію назад строго у напрямку джерела сигналу.

Результат

Радар бачить компактний об'єкт як ціль з ЕПР до 2 м² — значно більшу, ніж її фізичні розміри.

Що відповідає ЕПР 2 м²?

Ефективна площа розсіювання до 2 м² — це характерний сигнатурний профіль для легкої повітряної мети. Такий рівень помітності дозволяє тренувальній або тестовій цілі поводити себе на радарі як справжній об'єкт.

Типові цілі з ЕПР ~2 м²

—Винищувачі четвертого покоління (МіГ-29, F-16) на певних ракурсах, без підвісного озброєння.
—Великі безпілотники та крилаті ракети старих модифікацій.
—Малопомітні об'єкти (стелс) при збільшенні кута огляду з боку або ззаду, де геометрія сильніше відбиває сигнал.

Порівняльна шкала

0,01 – 0,1 м²: птах, великий FPV-дрон, стелс-винищувач (F-22, Су-57) у фронтальній проєкції
1 – 3 м²: людина, легкий сучасний винищувач, дрон середнього класу
5 – 10 м²: важкий радянський винищувач (Су-27, МіГ-23)
100+ м²: стратегічний бомбардувальник, військово-транспортний літак (Іл-76)

Застосування

Імітація повітряної цілі
Підвищення радіолокаційної помітності БпЛА та легких носіїв для роботи як цілі-імітатора.
Калібрування РЛС
Стабільний еталонний відбивач з відомою ЕПР для перевірки та налаштування радарів.
Навчання розрахунків
Тренування операторів засобів ПВО та розрахунків на реальних повітряних цілях.
Тестування супроводу
Перевірка алгоритмів виявлення, захоплення й супроводу на полігоні.
